產(chǎn)品介紹：

CCCW水泥基滲透結(jié)晶型防水涂料中溶出的硅酮離子隨著表層水在混凝土中滲透擴(kuò)散,與混凝土中的鈣離子發(fā)生

化學(xué)反應(yīng),生成不溶于水的硅酸鈣水化物(枝蔓狀結(jié)晶體),結(jié)晶體充滿毛細(xì)管孔隙并與混凝土結(jié)合成整體,堵塞混凝土內(nèi)部的毛細(xì)孔道,從而使混凝土致密,防止水滲漏。并且，CCCW具有催化特性，一旦遇水可以不斷產(chǎn)生化學(xué)反應(yīng)，生成的結(jié)晶體不斷生長(zhǎng)并填充混凝土內(nèi)部的毛細(xì)孔隙，因此，混凝土結(jié)構(gòu)即使局部受損發(fā)生滲漏，在遇到水后也會(huì)產(chǎn)生結(jié)晶作用自行修補(bǔ)愈合（0.4mm的裂縫）。根據(jù)實(shí)驗(yàn),CCCW產(chǎn)生的結(jié)晶體可以修復(fù)0.4mm的裂縫，所以，對(duì)于0.4mm的裂縫CCCW具有自我修復(fù)愈合的作用,不需要做其他的防水層修補(bǔ),CCCW具有多次抗?jié)B和自我修復(fù)的特點(diǎn)和性能，并且具有較強(qiáng)的抗壓能力，最高可達(dá)3.0MPa，防水層和混凝土表面形成完整的體系，不會(huì)分離，并且材料可以充分吸收混凝土表面的水分來(lái)參與其結(jié)晶反應(yīng)，不會(huì)發(fā)生空鼓現(xiàn)象。由于具有透氣不透水的特點(diǎn)，因此可以和混凝土結(jié)構(gòu)同步進(jìn)行養(yǎng)護(hù)。

水泥基滲透結(jié)晶型防水涂料是以特種水泥、石英砂等為基料，滲入多種活性化學(xué)物質(zhì)制成的粉狀剛性防水材料。與水作用后，材料中含有的活性化學(xué)物質(zhì)通過(guò)載體水向混凝土內(nèi)部滲透，在混凝土中形成不溶于水的結(jié)晶體，堵塞毛細(xì)孔道，從而使混凝土致密、防水。

產(chǎn)品特點(diǎn)：

1.無(wú)機(jī)材料，可以提高混凝土強(qiáng)度。

2.可耐受高水壓-高達(dá)300米水頭。

3.自愈合性能，可以自愈合0.4mm混凝土裂縫。

4.背水面施工性能卓越，解決大量地下室滲漏問(wèn)題。

5.無(wú)需找平層和保護(hù)層，節(jié)省工期，加快工程進(jìn)度，施工綜合成本大大降低。

6.具有滲透功能,能通過(guò)化學(xué)反應(yīng)滲透到混凝土內(nèi)部產(chǎn)生結(jié)晶體堵住混凝土的毛細(xì)孔。

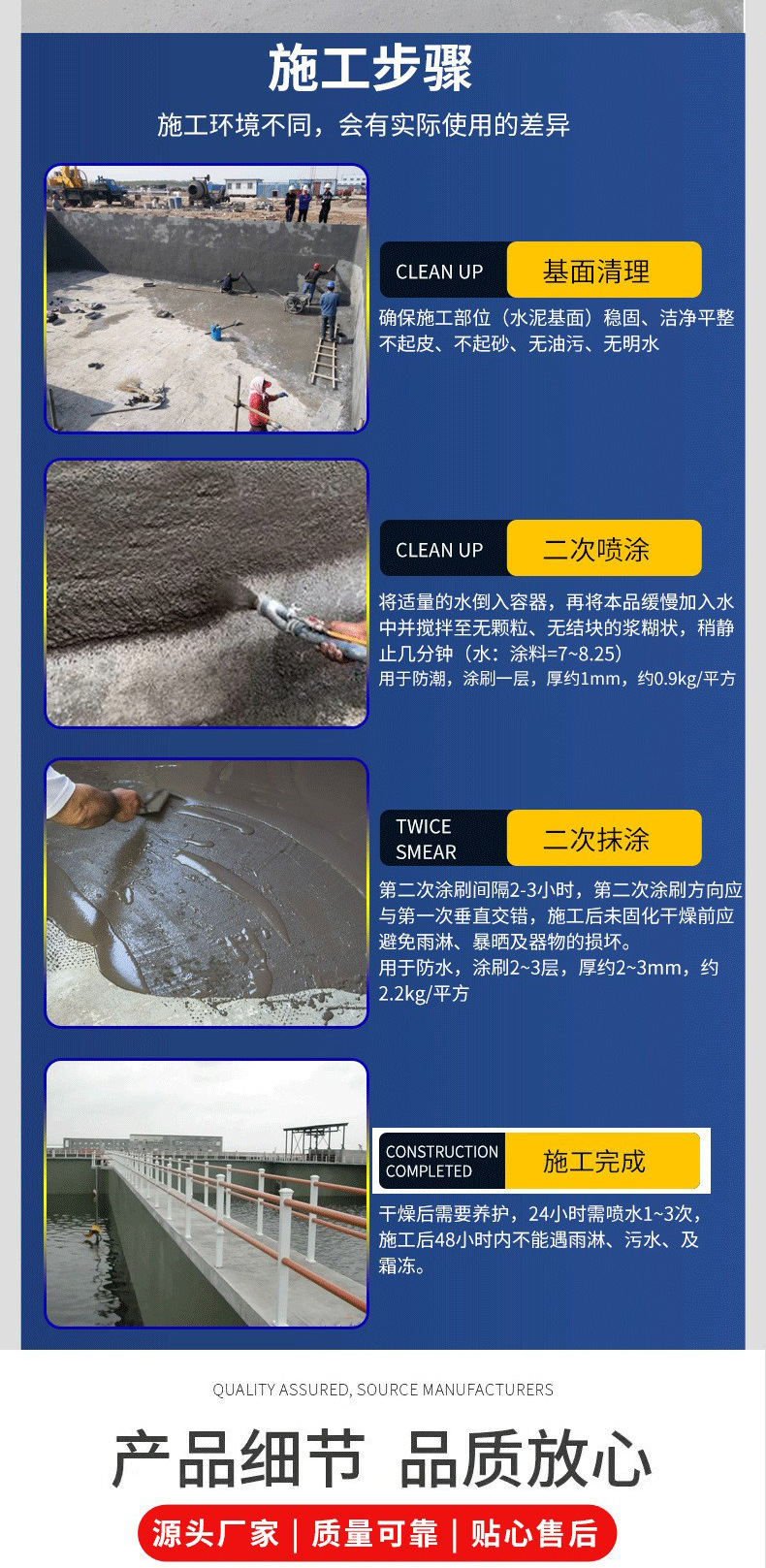

施工步驟：

1.基面處理

底層必須完全固化、完好、沒(méi)有灰塵，清除浮漿、油、油脂、脫膜劑及其它會(huì)影響防水效果的雜質(zhì)。施工前，使用清水充分潤(rùn)濕混凝土基面（基面施工時(shí)不可有明水），這樣可加速產(chǎn)品中特殊的活性化學(xué)物質(zhì)與混凝土內(nèi)物質(zhì)之間的化學(xué)反應(yīng)，同時(shí)提高防水材料與基面的粘結(jié)力。

2.攪拌

根據(jù)具體的施工方法，嚴(yán)格按照水灰比將粉劑與干凈的水混合?；旌虾玫臐{料靜置5分鐘后，稍加混合后即可使用。攪拌料要拌透、拌勻，此是對(duì)施工質(zhì)量的保障。

3.涂刷

施工時(shí)，在裂縫、缺口、粗糙面等細(xì)部結(jié)構(gòu)處，要涂刷仔細(xì)。用硬鬃毛刷或其它的涂刷工具，將混合好的滲透結(jié)晶防水涂料均勻涂覆于基面上，涂刷方向應(yīng)一致均勻無(wú)積洼，涂覆量為1.0～1.5kg/平方米。待第一層干固后進(jìn)行第二層涂刷，刷第二層前應(yīng)先用水潤(rùn)濕前一涂層，第二層的涂覆方向應(yīng)與第一層的方向相垂直。

4.抹涂

用批刀將漿料抹涂在基面上，按1.2～1.8kg/平方米的用量進(jìn)行施工，不可漏涂。

5.干撒

干撒施工，主要用于混凝土澆注前或者混凝土澆注密實(shí)碾壓平整后、沒(méi)有硬化時(shí)的施工，具有一定的局限性。干撒施工時(shí)，必須在混凝土初凝前施工，按1.2～1.5kg/平方米用量將粉劑均勻的撒在濕混凝土表面，及時(shí)壓實(shí)抹光。終凝后檢查是否有不良施工處并及時(shí)修補(bǔ)；若在暴曬情況下，應(yīng)灑水保養(yǎng)。注意噴撒均勻。

6.養(yǎng)護(hù)

正確的固化對(duì)確保砂漿層的耐久性和質(zhì)量是非常重要的。為了防止涂層表面產(chǎn)生裂縫、粉化，防水涂料涂層應(yīng)保持潮濕，一旦施工后防水材料涂層開(kāi)始固化即需開(kāi)始養(yǎng)護(hù)，用噴霧水對(duì)防水材料涂層進(jìn)行噴淋，一天需噴3~4次，如天熱，須增加噴淋的次數(shù)。施工后兩天內(nèi)必須防雨淋、風(fēng)沙、污水及霜凍。對(duì)于需要盛裝液體的混凝土構(gòu)件，在養(yǎng)護(hù)三天后，再放置二周的時(shí)間，方可使用。

氣候及混凝土基面條件:

(1) 不能在雨中或環(huán)境溫度低于4℃時(shí)使用。

(2) 水泥基滲透結(jié)晶防水材料在混凝土結(jié)晶形成過(guò)程的前提條件需要濕潤(rùn)基面，所以無(wú)論新澆筑的，還是舊有的混凝土，都要用水濕潤(rùn)，以便加強(qiáng)表面的吸收作用，但不能有明水。否則容易影響材料硬度，造成掉粉現(xiàn)象。

(3) 新澆筑的混凝土是使用水泥基滲透結(jié)晶防水材料的時(shí)段，但其表面在澆筑20小時(shí)后方可使用。

(4) 混凝土基面應(yīng)當(dāng)粗糙、干凈、以提供充分開(kāi)放的毛細(xì)管以利于滲透；結(jié)構(gòu)表面如有缺陷、裂縫、蜂窩麻面均應(yīng)修鑿、清理，或向本公司技術(shù)部咨詢。

(5)施工完成后，必須撒水養(yǎng)護(hù)2-3天，否則容易影響材料硬度，造成掉粉現(xiàn)象。

 施工注意事項(xiàng) :

(1)混料時(shí)要掌握好料、水的比例，一次不宜調(diào)多，混合物變稠時(shí)要頻繁攪動(dòng)，中間不能加水加料。

(2)水泥基滲透結(jié)晶防水材料與混凝土一樣屬堿性，要避免直接與皮膚接觸，若需用手摻拌干粉或濕料時(shí)需戴膠皮手套。涂層要均勻，來(lái)回縱橫的刷以保證凸凹處都能涂上并達(dá)到均勻。

(3)涂刷第二遍時(shí)，一定要等遍初凝后仍呈潮濕狀態(tài)時(shí)（即48小時(shí)之內(nèi)）進(jìn)行，如太干則應(yīng)先噴些水。在熱天露天施工時(shí)，要避開(kāi)暴曬，建議在早、晚或夜間進(jìn)行，防止水泥基滲透結(jié)晶防水材料涂層過(guò)快干燥，造成表面起皮、龜裂，影響滲透。

(4)對(duì)水平面或臺(tái)階陰陽(yáng)角必須注意將水泥基滲透結(jié)晶防水材料涂勻，陰角要刷到，陰角及凹陷處不能有過(guò)厚的沉積，否則在堆積處可能開(kāi)裂。

涂層養(yǎng)護(hù):

1.涂層呈半干狀態(tài)后即應(yīng)開(kāi)始用霧狀噴灑養(yǎng)護(hù)，養(yǎng)護(hù)必須用凈水，水流不能過(guò)大，否則會(huì)破壞涂層，一般每天需噴水3-4次，連續(xù)3-5天，在熱天或干燥天氣要多噴幾次，防止涂層過(guò)早干燥。

2.施工后48小時(shí)內(nèi)必須防避雨淋、沙塵暴、霜凍、暴曬、污水及4℃以下的低溫。在空氣流通很差的情況下，需用風(fēng)扇或鼓風(fēng)機(jī)幫助養(yǎng)護(hù)（如封閉的水池或濕井）。露天施工用濕草袋覆蓋較好，但要避免涂層積水。

3.對(duì)盛裝液體的混凝土結(jié)構(gòu)（如游泳池、水庫(kù)、蓄水槽等）必須經(jīng)過(guò)3天的養(yǎng)護(hù)之后，再放置12天才能灌進(jìn)液體。對(duì)盛裝特別熱或腐蝕性液體的混凝土結(jié)構(gòu)，需放置18天才能灌盛。

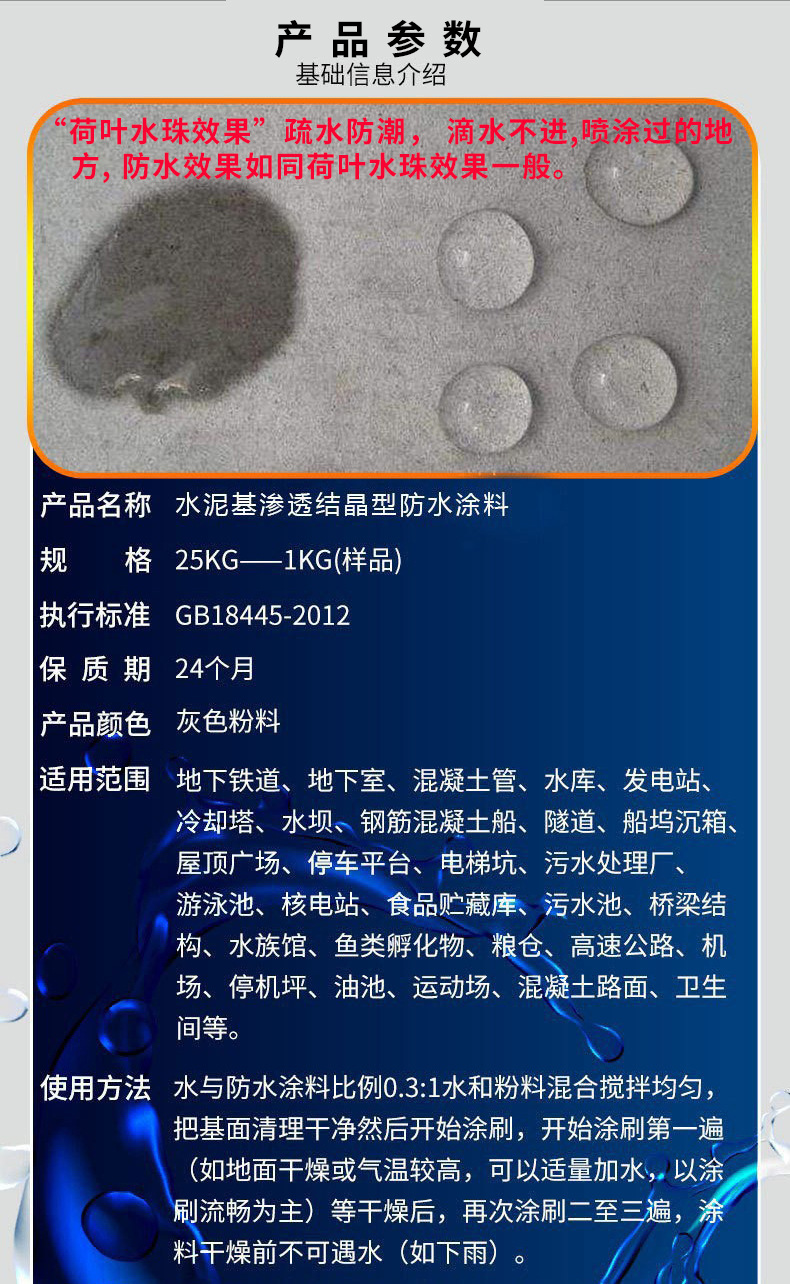

參考用量：1.5－2Kg/m2，涂層厚度1.0－1.2mm。
